Cables de media Tensión

Cómo elegir el cable  de media tensión adecuado para su proyecto

Existen muchas opciones de construcción, normativas y materiales de cables. El formato puede ser unipolar, tripolar o unipolar tríplex. Estas son las especificaciones más comunes.
Construcción de cables de media tensión:

Capa cable MT	Materiales cable MT

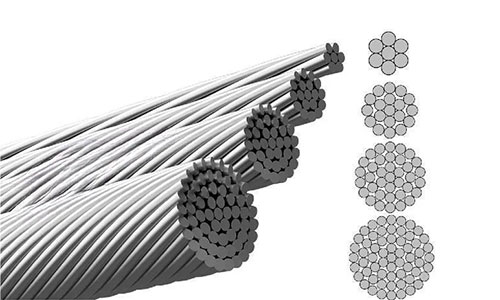

Conductor	Cobre o aluminio – Clase 1 compacto, clase 2 trenzado (circular, circular compactado, sectorial)
Opcional: conductor estanco	Polvo o hilo absorbente en intersticios trenzados
Pantalla conductora	Capa semiconductora
Aislamiento	XLPE (polietileno reticulado) o EPR (caucho de etileno propileno)
Pantalla aislante	Capa semiconductora
Opcional: Estanqueidad - longitudinal	Polvo absorbente
Pantalla metálica	Cables de cobre y/o banda de cobre (que rodea cada núcleo)
Opcional: Estanqueidad - longitudinal	Banda absorbente
Opcional: Revestimiento interior	Solo si lleva armadura. Combinado de PVC o LSZH
Opcional: Armadura	Unipolar: cables de aluminio / Banda multipolar: Cables / Bandas galvanizadas de acero (los cables pueden ser circulares o planos, las bandas pueden ser planas de una o doble capa, u onduladas)
Opcional:  Estanqueidad – Radial	Banda de aluminio o PET con el aluminio adherido al revestimiento exterior
Revestimiento exterior	LDPE, MDPE (polietileno de baja o media densidad), PVC (policloruro de vinilo) LSZH (baja emisión de humos sin halógenos). Se pueden añadir materiales resistentes a los rayos UV, a aceites y grasas, agua, llamas, termitas y otros factores medioambientales

Normativa de cable de media tensión:

La normativa que suele aplicar a los cables de media tensión es:

Normativa cable MT	Descripción de normativa MT
IEC 60502-2	Cables con aislamiento extruido y voltaje entre 6kV y 30kV
BS6622	Cable armado con revestimiento exterior de PVC y voltaje entre 3,3/6kV y 19/33kV
BS7835	Cable armado con revestimiento exterior LSZH y voltaje entre 3,3/6kV y 19/33kV
BS7870-4.10	Cables unipolares para servicios de distribución con aislamiento extruido hasta 11kV y 33 kV (incluidos)
HD620	Cables con aislamiento extruido y voltaje entre 3,6/6 (7,2)kV y 20,8/36 (42)kV (con frecuencia unida a IEC60502-2)
DIN VDE 0276 Part 620	Cables de distribución con voltaje nominal de 3,6kV a 20,8/36kV

Reglamento europeo RPC para cables de media tensión

Es necesario saber si el cable debe de cumplir el reglamento europeo RPC desde que se comienza a trabajar en las especificaciones de un proyecto, ya que puede influir en la forma de la construcción y los materiales utilizados. ¿El cable se utilizará en una instalación interna o terminará dentro de un edificio? ¿Dónde se sitúa geográficamente la instalación? ¿Los cables tienen que cumplir un estándar mínimo RPC?
Tenemos cables MT revestidos de materiales PVC y LSZH que cuentan con el nivel Cca de la RPC y que cumplen la normativa oportuna – incluso las aprobadas por terceras partes. Puede hablar con un miembro de nuestro equipo para que le ayude a elegir el cable que cumple los requisitos técnicos.

Tamaño de cables MT

Nuestros cables 10kV, 11kV, 20 kV, 22 kV, 30 kV y 33 kV están disponibles en las siguientes secciones transversales dependiendo de si los conductores son de cobre o aluminio. Además, aceptamos pedidos para cables más grandes.

Unipolar 10kV	35mm2 a 500mm2
Tripolar 10kV	35mm2 a 240mm2
Unipolar 11kV	50mm2 a 1000mm2
Tripolar 11kV	35mm2 a 400mm2
Unipolar 20kV	50mm2 a 500mm2
Tripolar 20kV	35mm2 a 630mm2
Unipolar 22kV	50mm2 a 630mm2
Tripolar 22kV	50mm2 a 500mm2
Unipolar 30kV	50mm2 a 500mm2
Unipolar 33kV	70mm2 a 1000mm2
Tripolar 33kV	50mm2 a 400mm2

Nomenclatura de cables MT

Los cables MT se denominan según su estándar y los materiales utilizados, como Cu por cobre, XLPE por polietileno reticulado, pero, a veces también se denominan en función de la nomenclatura en un país específico.
La nomenclatura alemana de cables MT es:

N	Cable MT según DIN VDE 0276
A	Conductor de Aluminio (Al)
[   ]	Conductor de Cobre (Cu)
2X	Aislamiento de polietileno reticulado (XLPE)
S	Pantalla de cables y banda de cobre, bobinado en hélice
SE	Pantalla de cables y banda de cobre sobre cada núcleo, bobinado en hélice
(F)	Estanqueidad longitudinal del cable
(FL)	Estanqueidad longitudinal y transversal del cable
Y	Revestimiento de policloruro de vinilo (PVC)
2Y	Revestimiento de polietileno (PE)
H	Revestimiento de baja emisión de humos sin halógenos (LSZH)

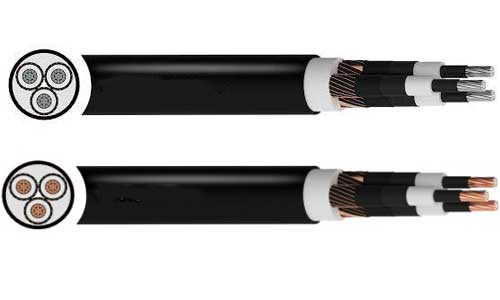

NA2XSH es un cable unipolar con conductor de aluminio, aislamiento XLPE, pantalla metálica y revestimiento LSZH; mientras que N2XSE(FL)2Y es un cable tripolar de cobre, XLPE con pantalla de cobre, estanqueidad longitudinal y transversal, así como revestimiento de PE.
Los cables de media tensión españoles utilizan una nomenclatura diferente con estas abreviaturas:

[vacío]	Conductor de cobre (Cu)
(AL)	Conductor de Aluminio
R	Aislamiento de polietileno reticulado (XLPE)
HEPR	Caucho de etileno propileno (duro)
H	Pantalla de material semiconductor y pantalla metálica
O	Pantalla de cables de cobre
C3	Pantalla de cinta de cobre corrugado
C4	Pantalla trenzada de cobre desnudo o estañado
FA	Armadura de cinta de aluminio (para cables unipolares)
F	Armadura de cinta de acero (para cables multipolares)
F3	Armadura de cinta de acero corrugado (para cables multipolares)
FA3	Armadura de cinta de aluminio corrugado (para cables unipolares)
MA	Armadura de cable de aluminio (para cables unipolares)
M	Armadura de cable de acero (para cables multipolares)
Vh	PVC de compuesto especial de alta resistencia a hidrocarburos y aceites minerales.
V	Policloruro de vinilo (PVC)
Z1	Poliolefina (PO)
OL	Bloque de agua longitudinal (solo sobre pantalla metálica)
2OL	Bloque de agua conductor y bloque de agua longitudinal sobre pantalla metálica
(S)	Ignífugo (sin propagación de llama) según EN 60332-1-2
(AS)	Ignífugo (sin propagación de llama) según EN 60332-3-23

Un cable LXHIO1AE es un cable unipolar con conductor de aluminio y aislamiento XLPE, cable de cobre, pantalla de banda, armadura de cable de aluminio y revestimiento de PE. Un cable XHIV tiene un conductor de cobre, aislamiento XLPE, pantalla de banda de cobre y revestimiento de PVC.
