Cabo Óptico AS 80 12 24 36 72 FO
Release time: 2024-02-04

Cabo Óptico AS 80 12 24 36 48 72 FO

CABO ÓPTICO CFOA-SM-AS80

Cabo de Fibra Óptica tipo Autossustentado, com tecnologia tubo loose geleado encordoado, núcleo seco e capa externa KP do tipo circular para vãos de aplicação até 200 metros.

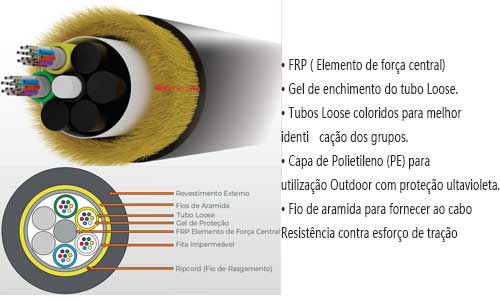

  • • Conjunto constituído por fibras ópticas revestidas em acrilato, coloridas e agrupadas em unidades básicas
  • • Tubos loose de material termoplástico, coloridos, preenchidos com geléia tixotrópica como barreira contra a penetração de umidade
  • • Reunião dos tubos loose em SZ ao redor de um elemento central dielétrico, formando o núcleo do cabo, protegido por materiais hidro-expansíveis e por fios dielétricos solidários ao conjunto para sustentação mecânica (fios de aramida)
  • • Revestimento externo de tecnologia KP com material termoplástico na cor preta, com aditivos adequados, resistente aos raios UV e intempéries, e cordão de rasgamento para abertura longitudinal

Os cabos AS possuem de 2 até 144 fibras ópticas

CFOA-SM-AS80-S-12 24 36 48FO Especificações Técnicas

  • 1.Máxima Tração de Instalação (ABNT NBR 13512)
  • 2.Vão de 80 m: 1,5 x peso do cabo por km
  • 3.Vão de 120 m: 2,0 x peso do cabo por km
  • 4.Vão de 200 m: 3,0 x peso do cabo por km
  • 5.Raio Mínimo de Curvatura (ABNT NBR 13508)
  • 6.Durante instalação (Dinâmico): 20 x diâmetro externo do cabo
  • 7.Após instalação (Estático/Operação): 10 x diâmetro externo do cabo
  • 8.Temperatura (ABNT NBR 13510)
  • 9.de Instalação: -10 até +50
  • 10.de Armazenamento: -20 até +65
  • 11.de Operação: -20 até +65
CFOA-SM-AS80-S Cable Cores Unit 6 12 18 24 36
No.of Tubes   3 6 3 4 6
No.of Fillers   3 0 3 2 0
Fiber Counts in
Tube
  2 2 6 6 6
Cable Diameter Mm 6.8±0.5 8.0±0.5
Cable Weight Kg/km 36±10 48±10
Allowable tensile strength (N) 1.5×P
Allowable crush resistance (N) 1×P,minimum      1000N
Operation temperature -20°C+65C
Min bending radius during installation/after installation 20D/10D
D is the diameter of cable

Características Mecânica do cabo fibra 4fo as80

Núcleos Diâmetro do cabo Peso
cfoa sm as80 36 11±0.5mm 100±5kg/km
Vão Máximo 80m
Resistência mínima de Tração (N) Após instalação 3000
Resistência mínima de Tração (N) Durante instalação 4300
Carga mínima de compressão (N/100) Após instalação 300
Carga mínima de compressão (N/100) Durante instalação 1000
Temperatura de Operação (°C) -40+70
Temperatura de Instalação (°C) -15+60
Temperatura em Estoque (°C) -40+70


Características da Fibra

Tipo da Fibra Unit SM G652D
Condição de Teste nm 1310/1550
Perda dB/km ≤ 0.36/0.23

Comprimento de Ondas em Perda
nm ≤ 1302
nm ≤ 1322
Inclinação sem Perda nm ≤ 0.091

Longitude de Onda de Corte   c
nm ≤ 1180
nm ≤ 1330
Cabo sem luz (desligado) nm ≤ 1260

Diâmetro de Campo Modal
um 9.2 +/- 0.4
um 10.4 +/- 0.8
Medição Média Bidirecional B ≤ 0.005


How to Order Cabo óptico CFOA-SM-ASU-80-S Cable Price

Our team is committed to providing outstanding service before, during, and after the sale. To learn more about our products or to place an order, please contact your sales representative. WhatsApp/Mobile/WeChat our Customer Service Department at +86 186 2554 1622 or email us at info@uni-fibercable.com
