TCVN 5064 - 1994; TCVN 5064 : 1994/SĐ 1 : 1995
TCVN 6483/IEC 61089
ASTM B232
DIN 48204
– ĐẶC TÍNH KỸ THUẬT DÂY ACSR TECHNICAL CHARACTERICS OF ACSR
THEO TCVN 5064 ACCORDING TO TCVN 5064
|
Mặt cắt danh định |
Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire |
Đường kính tổng gần đúng (*) |
Điện trở DC tối đa ở 20°C |
Khối lượng dây gần đúng không kể mỡ (*) |
Khối lượng mỡ gần đúng (*) Approx. grease mass |
Lực kéo đứt nhỏ nhất |
||||
|
Nominal area |
Phần nhôm Al |
Phần thép St |
Overall diameter |
Max. DC resistance at 20°C |
Approx. mass except grease |

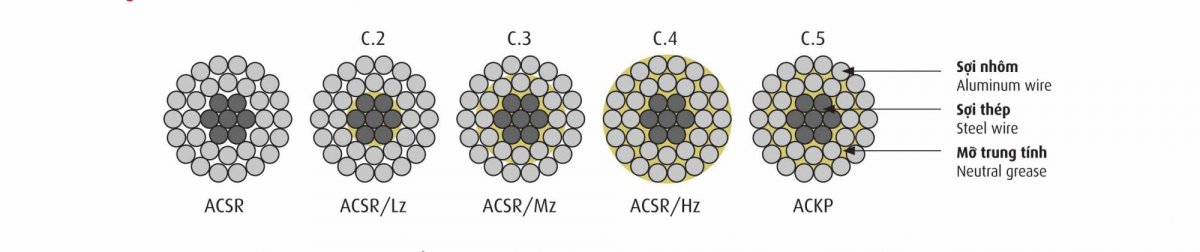

Lz |
Mz |
Hz |
ACKP |
Minimum breaking load
|
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
kg/km |
N |
||||
|
10/1,8 |
6/1,50 |
1/1,50 |
4,5 |
2,7046 |
43 |
- |
- |
2,2 |
0,5 |
4089 |
|
16/2,7 |
6/1,85 |
1/1,85 |
5,6 |
1,7818 |
65 |
- |
- |
3,3 |
0,7 |
6220 |
|
25/4 |
6/2,30 |
1/2,30 |
6,9 |
1,1521 |
100 |
- |
- |
5,1 |
1,1 |
9296 |
|
35/6 |
6/2,80 |
1/2,80 |
8,4 |
0,7774 |
149 |
- |
- |
7,5 |
1,6 |
13524 |
|
50/8 |
6/3,20 |
1/3,20 |
9,6 |
0,5951 |
195 |
- |
- |
9,8 |
2,2 |
17112 |
|
70/11 |
6/3,80 |
1/3,80 |
11,4 |
0,4218 |
274 |
- |
- |
13,8 |
3,0 |
24130 |
|
70/72 |
18/2,20 |
19/2,20 |
15,4 |
0,4194 |
755 |
13,9 |
13,9 |
27,8 |
19,2 |
96826 |
|
95/16 |
6/4,50 |
1/4,50 |
13,5 |
0,3007 |
384 |
- |
- |
19,4 |
4,3 |
33369 |
|
95/141 |
24/2,20 |
37/2,20 |
19,8 |
0,3146 |
1357 |
27,8 |
27,8 |
46,3 |
30,7 |
180775 |
|
120/19 |
26/2,40 |
7/1,85 |
15,2 |
0,2440 |
471 |
3,3 |
12,2 |
26,7 |
17,5 |
41521 |
|
120/27 |
30/2,20 |
7/2,20 |
15,4 |
0,2531 |
523 |
4,6 |
13,9 |
27,8 |
19,2 |
49465 |
|
150/19 |
24/2,80 |
7/1,85 |
16,8 |
0,2046 |
554 |
3,3 |
14,3 |
32,7 |
20,8 |
46307 |
|
150/24 |
26/2,70 |
7/2,10 |
17,1 |
0,2039 |
600 |
4,2 |
15,8 |
34,4 |
22,6 |
52279 |
|
150/34 |
30/2,50 |
7/2,50 |
17,5 |
0,2061 |
675 |
6,0 |
17,9 |
35,9 |
24,7 |
62643 |
|
185/24 |
24/3,15 |
7/2,10 |
18,9 |
0,1540 |
705 |
4,2 |
18,5 |
42,2 |
26,9 |
58075 |
|
185/29 |
26/2,98 |
7/2,30 |
18,8 |
0,1591 |
727 |
5,1 |
18,9 |
41,3 |
27,0 |
62055 |
|
185/43 |
30/2,80 |
7/2,80 |
19,6 |
0,1559 |
847 |
7,5 |
22,5 |
45,0 |
31,0 |
77767 |
|
185/128 |
54/2,10 |
37/2,10 |
23,1 |
0,1543 |
1525 |
25,3 |
42,2 |
63,3 |
51,2 |
183816 |
|
240/32 |
24/3,60 |
7/2,40 |
21,6 |
0,1182 |
920 |
5,5 |
24,1 |
55,1 |
35,1 |
75050 |
|
240/39 |
26/3,40 |
7/2,65 |
21,6 |
0,1222 |
952 |
6,7 |
25,3 |
54,9 |
36,1 |
80895 |
|
240/56 |
30/3,20 |
7/3,20 |
22,4 |
0,1197 |
1106 |
9,8 |
29,4 |
58,8 |
40,5 |
98253 |
|
300/39 |
24/4,00 |
7/2,65 |
24,0 |
0,0958 |
1132 |
6,7 |
29,3 |
67,2 |
42,7 |
90574 |
|
300/48 |
26/3,80 |
7/2,95 |
24,1 |
0,0978 |
1187 |
8,3 |
31,2 |
67,9 |
44,6 |
100623 |
|
300/66 |
30/3,50 |
19/2,10 |
24,5 |
0,1000 |
1312 |
11,7 |
36,1 |
71,2 |
49,4 |
117520 |
|
300/67 |
30/3,50 |
7/3,50 |
24,5 |
0,1000 |
1323 |
11,7 |
35,2 |
70,3 |
48,5 |
126270 |
|
300/204 |
54/2,65 |
37/2,65 |
29,2 |
0,0968 |
2428 |
40,3 |
67,2 |
100,8 |
81,5 |
284579 |
|
330/30 |
48/2,98 |
7/2,30 |
24,8 |
0,0861 |
1151 |
5,1 |
41,3 |
72,1 |
53,6 |
88848 |
|
330/43 |
54/2,80 |
7/2,80 |
25,2 |
0,0869 |
1255 |
7,5 |
45,0 |
75,0 |
57,3 |
103784 |
|
400/18 |
42/3,40 |
7/1,85 |
26,0 |
0,0758 |
1199 |
3,3 |
42,3 |
78,4 |
56,4 |
85600 |
|
400/22 |
76/2,57 |
7/2,00 |
26,6 |
0,0733 |
1260 |
3,8 |
54,4 |
83,9 |
66,9 |
95115 |
|
400/51 |
54/3,05 |
7/3,05 |
27,5 |
0,0733 |
1490 |
8,9 |
53,4 |
89,0 |
68,0 |
120481 |
|
400/64 |
26/4,37 |
7/3,40 |
27,7 |
0,0741 |
1571 |
11,1 |
41,5 |
90,3 |
59,3 |
129183 |
|
400/93 |
30/4,15 |
19/2,50 |
29,1 |
0,0711 |
1850 |
17,9 |
51,3 |
101,1 |
70,2 |
173715 |
– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
– ĐẶC TÍNH KỸ THUẬT DÂY ACSR TECHNICAL CHARACTERICS OF ACSR
THEO TCVN 6483/IEC 61089 ACCORDING TO TCVN 6483/IEC 61089
|
Mặt cắt danh định |
Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire |
Đường kính tổng gần đúng (*) |
Điện trở DC tối đa ở 20°C |
Khối lượng dây gần đúng không kể mỡ (*) |
Khối lượng mỡ gần đúng (*) Approx. grease mass |
Lực kéo đứt nhỏ nhất |
||||
|
Nominal area |
Phần nhôm Al |
Phần thép St |
Overall diameter |
Max. DC resistance at 20°C |
Approx. mass except grease |
Lz |
Mz |
Hz |
ACKP |
Minimum breaking load
|
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
kg/km |
kN |
||||
|
16/2,7 |
6/1,84 |
1/1,84 |
5,6 |
1,7934 |
64 |
- |
- |
3,3 |
0,7 |
6,45 |
|
25/4,2 |
6/2,30 |
1/2,30 |
6,9 |
1,1478 |
100 |
- |
- |
5,1 |
1,1 |
9,71 |
|
40/6,7 |
6/2,91 |
1/2,91 |
8,7 |
0,7174 |
161 |
- |
- |
8,1 |
1,8 |
15,33 |
|
63/10 |
6/3,66 |
1/3,66 |
11,0 |
0,4555 |
254 |
- |
- |
12,8 |
2,8 |
22,37 |
|
100/16 |
6/4,61 |
1/4,61 |
13,8 |
0,2869 |
403 |
- |
- |
20,3 |
4,5 |
35,50 |
|
125/7 |
18/2,97 |
1/2,97 |
14,7 |
0,2304 |
396 |
- |
8,4 |
25,3 |
13,8 |
30,14 |
|
125/20 |
26/2,47 |
7/1,92 |
15,7 |
0,2310 |
502 |
3,5 |
13,2 |
28,8 |
18,9 |
48,54 |
|
160/9 |
18/3,36 |
1/3,36 |
16,8 |
0,1800 |
507 |
- |
10,8 |
32,4 |
17,7 |
37,42 |
|
160/26 |
26/2,80 |
7/2,18 |
17,7 |
0,1805 |
645 |
4,6 |
17,1 |
37,1 |
24,4 |
61,34 |
|
200/11 |
18/3,76 |
1/3,76 |
18,8 |
0,1440 |
635 |
- |
13,5 |
40,6 |
22,2 |
45,00 |
|
200/32 |
26/3,13 |
7/2,43 |
19,8 |
0,1444 |
805 |
5,7 |
21,2 |
46,1 |
30,3 |
74,69 |
|
250/25 |
22/3,80 |
7/2,11 |
20,8 |
0,1154 |
879 |
4,3 |
22,7 |
54,9 |
33,8 |
72,16 |
|
250/41 |
26/3,50 |
7/2,72 |
21,8 |
0,1155 |
1007 |
7,1 |
26,6 |
57,8 |
37,9 |
93,37 |
|
315/21 |
45/2,99 |
7/1,99 |
23,8 |
0,0917 |
1042 |
3,8 |
37,9 |
67,8 |
49,7 |
82,08 |
|
315/51 |
26/3,93 |
7/3,05 |
24,9 |
0,0917 |
1269 |
8,9 |
33,4 |
72,6 |
47,7 |
114,02 |
|
400/27 |
45/3,36 |
7/2,24 |
26,9 |
0,0722 |
1317 |
4,8 |
48,0 |
85,8 |
63,0 |
102,23 |
|
400/51 |
54/3,07 |
7/3,07 |
27,6 |
0,0723 |
1509 |
9,0 |
54,1 |
90,2 |
68,9 |
130,30 |
|
450/31 |
45/3,57 |
7/2,38 |
28,6 |
0,0642 |
1486 |
5,4 |
54,2 |
96,9 |
71,1 |
111,82 |
|
450/58 |
54/3,26 |
7/3,26 |
29,3 |
0,0643 |
1701 |
10,2 |
61,0 |
101,7 |
77,7 |
146,58 |
|
500/34 |
45/3,76 |
7/2,51 |
30,1 |
0,0578 |
1650 |
6,0 |
60,3 |
107,7 |
79,1 |
124,25 |
|
500/64 |
54/3,43 |
7/3,43 |
30,9 |
0,0578 |
1884 |
11,1 |
66,4 |
110,3 |
84,5 |
162,87 |
|
560/38 |
45/3,98 |
7/2,65 |
31,8 |
0,0516 |
1847 |
6,7 |
67,2 |
120,1 |
88,2 |
139,16 |
|
560/70 |
54/3,63 |
19/2,18 |
32,7 |
0,0516 |
2099 |
13,6 |
76,8 |
127,3 |
97,5 |
182,52 |
|
630/43 |
45/4,22 |
7/2,81 |
33,8 |
0,0459 |
2077 |
7,6 |
75,5 |
135,1 |
99,1 |
156,55 |
|
630/79 |
54/3,85 |
19/2,31 |
34,7 |
0,0459 |
2360 |
15,3 |
86,2 |
142,9 |
109,4 |
202,94 |
|
710/49 |
45/4,48 |
7/2,99 |
35,9 |
0,0407 |
2342 |
8,6 |
85,5 |
152,8 |
112,2 |
176,43 |
– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
– ĐẶC TÍNH KỸ THUẬT DÂY ACSR TECHNICAL CHARACTERICS OF ACSR
THEO ASTM B 232 ACCORDING TO ASTM B 232
|
Mã hiệu |
Cỡ dây |
Số sợi/Đường kính sợi danh nghĩa |
Đường kính tổng gần đúng (*) |
Điện trở DC tối đa ở 200C |
Khối lượng dây gần đúng không kể mỡ (*) |
Khối lượng mỡ gần đúng (*)
|
Lực kéo đứt nhỏ nhất |
||||||
|
Number/Nominal Dia.of wire |
Approx. grease mass |
||||||||||||
|
Code words |
Conductor size |
Phần nhôm Al |
Phần thép
St |
Approx. overall diameter |
Max. DC resistance at 200C |
Approx. mass except grease |
Lz |
Mz |
Hz |
ACKP |
Minimum breaking load |
||
|
|
MCM |
AWG |
N0 /mm |
mm |
Ω/km |
kg/km |
kg/km |
daN |
|||||
|
Turkey |
26,24 |
6 |
6/1,68 |
1/1,68 |
5,04 |
2,1586 |
54 |
- |
- |
2,7 |
0,6 |
524 |
|
|
Swan |
41,74 |
4 |
6/2,12 |
1/2,12 |
6,36 |
1,3557 |
85 |
- |
- |
4,3 |
0,9 |
832 |
|
|
Swanate |
41,74 |
4 |
7/1,96 |
1/2,61 |
6,53 |
1,3557 |
99 |
- |
- |
4,3 |
1,2 |
1053 |
|
|
Sparrow |
66,36 |
2 |
6/2,67 |
1/2,67 |
8,01 |
0,8535 |
135 |
- |
- |
6,8 |
1,5 |
1270 |
|
|
Sparate |
66,36 |
2 |
7/2,47 |
1/3,3 |
8,24 |
0,8535 |
158 |
- |
- |
6,8 |
2,0 |
1611 |
|
|
Robin |
83,69 |
1 |
6/3 |
1/3 |
9,00 |
0,6767 |
171 |
- |
- |
8,6 |
1,9 |
1585 |
|
|
Raven |
105,6 |
0 |
6/3,37 |
1/3,37 |
10,11 |
0,5364 |
216 |
- |
- |
10,9 |
2,4 |
1932 |
|
|
Quail |
133,1 |
00 |
6/3,78 |
1/3,78 |
11,34 |
0,4255 |
271 |
- |
- |
13,7 |
3,0 |
2362 |
|
|
Pigeon |
167,8 |
000 |
6/4,25 |
1/4,25 |
12,75 |
0,3373 |
343 |
- |
- |
17,3 |
3,8 |
2941 |
|
|
Penguin |
211,6 |
0000 |
6/4,77 |
1/4,77 |
14,31 |
0,2675 |
432 |
- |
- |
21,8 |
3,4 |
3706 |
|
|
Waxwing |
266,8 |
. . . |
18/3,09 |
1/3,09 |
15,45 |
0,2133 |
429 |
- |
9,1 |
27,4 |
15,0 |
3027 |
|
|
Partridge |
266,8 |
. . . |
26/2,57 |
7/2 |
16,28 |
0,2143 |
544 |
3,8 |
14,4 |
31,2 |
20,5 |
5029 |
|
|
Ostrich |
300 |
. . . |
26/2,73 |
7/2,12 |
17,28 |
0,1906 |
613 |
4,3 |
16,1 |
35,1 |
23,0 |
5652 |
|
|
Merlin |
336,4 |
. . . |
18/3,47 |
1/3,47 |
17,35 |
0,1691 |
541 |
- |
11,5 |
34,6 |
18,9 |
3823 |
|
|
Linnet |
336,4 |
. . . |
26/2,89 |
7/2,25 |
18,31 |
0,1699 |
688 |
4,8 |
18,2 |
39,5 |
26,0 |
6271 |
|
|
Oriole |
336,4 |
. . . |
30/2,69 |
7/2,69 |
18,83 |
0,1704 |
781 |
6,9 |
20,8 |
41,5 |
28,6 |
7745 |
|
|
Chickade |
397,5 |
. . . |
18/3,77 |
1/3,77 |
18,85 |
0,1431 |
638 |
- |
13,6 |
40,8 |
22,3 |
4399 |
|
|
Brant |
397,5 |
. . . |
24/3,27 |
7/2,18 |
19,61 |
0,1438 |
759 |
4,5 |
19,9 |
45,5 |
29,0 |
6469 |
|
|
Ibis |
397,5 |
. . . |
26/3,14 |
7/2,44 |
19,88 |
0,1438 |
811 |
5,7 |
21,4 |
46,5 |
30,5 |
7211 |
|
|
Lark |
397,5 |
. . . |
30/2,92 |
7/2,92 |
20,44 |
0,1442 |
921 |
8,2 |
24,5 |
48,9 |
33,8 |
8869 |
|
|
Pelican |
477 |
. . . |
18/4,14 |
1/4,14 |
20,70 |
0,1193 |
770 |
- |
16,4 |
49,2 |
26,9 |
5216 |
|
|
Flicker |
477 |
. . . |
24/3,58 |
7/2,39 |
21,49 |
0,1199 |
911 |
5,5 |
23,9 |
54,6 |
34,9 |
7666 |
|
|
Hawk |
477 |
. . . |
26/3,44 |
7/2,67 |
21,79 |
0,1199 |
972 |
6,8 |
25,6 |
55,7 |
36,5 |
8665 |
|
|
Hen |
477 |
. . . |
30/3,2 |
7/3,2 |
22,40 |
0,1201 |
1106 |
9,8 |
29,4 |
58,8 |
40,5 |
10534 |
|
|
Osprey |
556,5 |
. . . |
18/4,47 |
1/4,47 |
22,35 |
0,1022 |
897 |
- |
19,1 |
57,3 |
31,4 |
6088 |
|
|
Parakeet |
556,5 |
. . . |
24/3,87 |
7/2,58 |
23,22 |
0,1027 |
1064 |
6,4 |
27,9 |
63,7 |
40,6 |
8822 |
|
|
Dove |
556,5 |
. . . |
26/3,72 |
7/2,89 |
23,55 |
0,1027 |
1138 |
8,0 |
30,0 |
65,2 |
42,8 |
10103 |
|
|
Eagle |
556,5 |
. . . |
30/3,46 |
7/3,46 |
24,21 |
0,1030 |
1293 |
11,5 |
34,4 |
68,7 |
47,4 |
12292 |
|
|
Peacok |
605 |
. . . |
24/4,03 |
7/2,69 |
24,20 |
0,0945 |
1154 |
6,9 |
30,3 |
69,2 |
44,2 |
9588 |
|
|
Squab |
605 |
. . . |
26/3,87 |
7/3,01 |
24,51 |
0,0945 |
1232 |
8,7 |
32,5 |
70,8 |
46,5 |
10841 |
|
|
Wood duck |
605 |
. . . |
30/3,61 |
7/3,61 |
25,25 |
0,0947 |
1407 |
12,5 |
37,4 |
74,8 |
51,6 |
12884 |
|
|
Teal |
605 |
. . . |
30/3,61 |
19/2,16 |
25,24 |
0,0947 |
1393 |
13,4 |
38,1 |
75,3 |
52,2 |
13359 |
|
|
Kingbird |
636 |
. . . |
18/4,78 |
1/4,78 |
23,88 |
0,08945 |
1026 |
- |
21,9 |
65,6 |
35,9 |
6956 |
|
|
Rook |
636 |
. . . |
24/4,14 |
7/2,76 |
24,84 |
0,08989 |
1217 |
7,3 |
31,9 |
72,9 |
46,5 |
10083 |
|
|
Grosbeak |
636 |
. . . |
26/3,97 |
7/3,09 |
25,15 |
0,08989 |
1299 |
9,1 |
34,3 |
74,6 |
49,0 |
11180 |
|
|
Scoter |
636 |
. . . |
30/3,7 |
7/3,7 |
25,88 |
0,09011 |
1478 |
13,1 |
39,3 |
78,6 |
54,2 |
13544 |
|
|
Egret |
636 |
. . . |
30/3,7 |
19/2,22 |
25,90 |
0,09011 |
1466 |
14,1 |
40,3 |
79,6 |
55,2 |
14055 |
|
|
Swift |
636 |
. . . |
36/3,38 |
1/3,38 |
23,62 |
0,08945 |
961 |
- |
32,8 |
65,6 |
45,2 |
6052 |
|
|
Flamingo |
666,6 |
. . . |
24/4,23 |
7/2,82 |
25,40 |
0,08577 |
1271 |
7,6 |
33,3 |
76,1 |
48,5 |
10566 |
|
|
Gannet |
666,6 |
. . . |
26/4,07 |
7/3,16 |
25,76 |
0,08577 |
1361 |
9,6 |
35,8 |
78,0 |
51,2 |
11733 |
|
|
Stilt |
715,5 |
. . . |
24/4,39 |
7/2,92 |
26,31 |
0,07989 |
1367 |
8,2 |
35,6 |
81,6 |
52,0 |
11335 |
|
|
Starling |
715,5 |
. . . |
26/4,21 |
7/3,28 |
26,68 |
0,07989 |
1460 |
10,3 |
38,7 |
84,0 |
55,2 |
12591 |
|
|
Redwing |
715,5 |
. . . |
30/3,92 |
19/2,35 |
27,43 |
0,08009 |
1645 |
15,8 |
45,2 |
89,2 |
61,9 |
15394 |
|
|
Tern |
795 |
. . . |
45/3,38 |
7/2,25 |
27,03 |
0,07191 |
1332 |
4,8 |
48,4 |
86,6 |
63,6 |
9737 |
|
|
Condor |
795 |
. . . |
54/3,08 |
7/3,08 |
27,72 |
0,07191 |
1519 |
9,1 |
54,4 |
90,7 |
69,3 |
12445 |
|
|
Cuckoo |
795 |
. . . |
24/4,62 |
7/3,08 |
27,74 |
0,07191 |
1516 |
9,1 |
39,7 |
90,7 |
57,9 |
12394 |
|
|
Drake |
795 |
. . . |
26/4,44 |
7/3,45 |
28,11 |
0,07191 |
1621 |
11,4 |
42,7 |
92,9 |
61,0 |
13992 |
|
|
Coot |
795 |
. . . |
36/3,77 |
1/3,77 |
26,41 |
0,07156 |
1196 |
54,4 |
203,9 |
299,1 |
244,4 |
7485 |
|
|
Mallard |
795 |
. . . |
30/4,14 |
19/2,48 |
28,96 |
0,07208 |
1833 |
17,7 |
50,3 |
99,3 |
68,9 |
17118 |
|
|
Ruddy |
900 |
. . . |
45/3,59 |
7/2,4 |
28,73 |
0,06351 |
1504 |
5,5 |
55,1 |
98,4 |
72,3 |
10931 |
|
|
Canary |
900 |
. . . |
54/3,28 |
7/3,28 |
29,52 |
0,06351 |
1724 |
10,3 |
61,7 |
102,9 |
78,6 |
14095 |
|
|
Rail |
954 |
. . . |
45/3,7 |
7/2,47 |
29,61 |
0,05992 |
1597 |
5,8 |
58,4 |
104,3 |
76,6 |
11585 |
|
|
Catbird |
954 |
. . . |
36/4,14 |
1/4,14 |
28,95 |
0,05962 |
1441 |
65,6 |
245,9 |
360,7 |
294,8 |
8766 |
|
|
Cardinal |
954 |
. . . |
54/3,38 |
7/3,38 |
30,42 |
0,05992 |
1831 |
10,9 |
65,6 |
109,3 |
83,5 |
14936 |
|
|
Ortolan |
1033,5 |
. . . |
45/3,85 |
7/2,57 |
30,81 |
0,05331 |
1729 |
6,3 |
63,2 |
112,9 |
82,9 |
12310 |
|
|
Tanager |
1033,5 |
. . . |
36/4,3 |
1/4,3 |
30,12 |
0,05504 |
1555 |
70,8 |
265,3 |
389,1 |
318,0 |
9493 |
|
|
Curlew |
1033,5 |
. . . |
54/3,52 |
7/3,52 |
31,68 |
0,05531 |
1986 |
11,9 |
71,1 |
118,5 |
90,5 |
16180 |
|
|
Bluejay |
1113 |
. . . |
45/4 |
7/2,66 |
31,98 |
0,05136 |
1864 |
6,8 |
67,7 |
121,1 |
88,9 |
13263 |
|
|
Finch |
1113 |
. . . |
54/3,65 |
19/2,19 |
32,85 |
0,05161 |
2123 |
13,8 |
77,5 |
128,5 |
98,4 |
17441 |
|
|
Bunting |
1192,5 |
. . . |
45/4,14 |
7/2,76 |
33,12 |
0,04793 |
1998 |
7,3 |
72,9 |
130,3 |
95,6 |
14179 |
|
|
Grackle |
1192,5 |
. . . |
54/3,77 |
19/2,27 |
33,97 |
0,04817 |
2269 |
14,8 |
83,3 |
138,0 |
105,7 |
18678 |
|
|
Bittern |
1272 |
. . . |
45/4,27 |
7/2,85 |
34,17 |
0,04494 |
2127 |
7,8 |
77,7 |
138,8 |
101,9 |
15148 |
|
|
Pheasant |
1272 |
. . . |
54/3,9 |
19/2,34 |
35,10 |
0,04516 |
2424 |
15,7 |
88,5 |
146,7 |
112,3 |
19400 |
|
|
Skylark |
1272 |
. . . |
36/4,78 |
1/4,78 |
33,42 |
0,04472 |
1921 |
87,4 |
327,9 |
480,9 |
393,0 |
11585 |
|
|
Dipper |
1351,5 |
. . . |
45/4,4 |
7/2,92 |
35,16 |
0,04230 |
2254 |
8,2 |
81,6 |
146,0 |
107,1 |
16070 |
|
|
Martin |
1351,5 |
. . . |
54/4,2 |
19/2,41 |
36,17 |
0,04250 |
2746 |
16,7 |
92,2 |
155,3 |
117,8 |
20605 |
|
|
Bobolink |
1431 |
. . . |
45/4,53 |
7/3,02 |
36,24 |
0,03994 |
2393 |
8,7 |
87,2 |
156,0 |
114,5 |
17071 |
|
|
Plover |
1431 |
. . . |
54/4,14 |
19/2,48 |
37,24 |
0,04013 |
2729 |
17,7 |
99,3 |
164,7 |
126,1 |
21824 |
|
|
Nuthatch |
1510,5 |
. . . |
45/4,65 |
7/3,1 |
37,20 |
0,03784 |
2521 |
9,2 |
91,9 |
164,3 |
120,6 |
17789 |
|
|
Parrot |
1510,5 |
. . . |
54/4,25 |
19/2,55 |
38,25 |
0,03802 |
2879 |
18,7 |
105,1 |
174,2 |
133,4 |
23020 |
|
|
Lapwing |
1590 |
. . . |
45/4,77 |
7/3,18 |
38,16 |
0,03595 |
2653 |
9,7 |
96,7 |
172,9 |
126,9 |
18702 |
|
|
Falcon |
1590 |
. . . |
54/4,36 |
19/2,62 |
39,26 |
0,03613 |
3032 |
19,7 |
111,0 |
183,9 |
140,8 |
24255 |
|
|
Chukar |
1780 |
. . . |
84/3,7 |
19/2,22 |
40,70 |
0,03245 |
3071 |
14,1 |
132,0 |
197,5 |
160,0 |
22685 |
|
|
Bluebird |
2156 |
. . . |
84/4,07 |
19/2,44 |
44,76 |
0,02681 |
3715 |
17,1 |
159,5 |
238,6 |
193,3 |
26830 |
|
|
Kiwi |
2167 |
. . . |
72/4,41 |
7/2,94 |
44,07 |
0,02684 |
3407 |
8,3 |
147,8 |
231,5 |
182,9 |
22160 |
|
|
Thrasher |
2312 |
. . . |
76/4,43 |
19/2,09 |
45,90 |
0,02478 |
3745 |
12,5 |
165,6 |
254,2 |
203,0 |
25300 |
|
– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
– ĐẶC TÍNH KỸ THUẬT DÂY ACSR TECHNICAL CHARACTERICS OF ACSR
THEO DIN 48204 ACCORDING TO DIN 48204
|
Mặt cắt danh định |
Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire |
Đường kính tổng gần đúng (*) |
Điện trở DC tối đa ở 20°C |
Khối lượng dây gần đúng không kể mỡ (*) |
Khối lượng mỡ gần đúng (*) Approx. grease mass |
Lực kéo đứt nhỏ nhất |
||||
|
Nominal area |
Phần nhôm Al |
Phần thép St |
Overall diameter |
Max. DC resistance at 20°C |
Approx. mass except grease |
Lz |
Mz |
Hz |
ACKP |
Minimum breaking load
|
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
kg/km |
kN |
||||
|
16/2,5 |
6/1,80 |
1/1,80 |
5,4 |
1,8793 |
62 |
- |
- |
3,1 |
0,7 |
5,81 |
|
25/4 |
6/2,25 |
1/2,25 |
6,8 |
1,2028 |
97 |
- |
- |
4,8 |
1,1 |
9,02 |
|
35/6 |
6/2,70 |
1/2,70 |
8,1 |
0,8353 |
140 |
- |
- |
7,0 |
1,5 |
12,70 |
|
44/32 |
14/2,00 |
7/2,40 |
11,2 |
0,6573 |
373 |
5,5 |
5,5 |
13,9 |
12,0 |
45,46 |
|
50/8 |
6/3,20 |
1/3,20 |
9,6 |
0,5946 |
196 |
- |
- |
9,8 |
2,2 |
17,18 |
|
50/30 |
12/2,33 |
7/2,33 |
11,7 |
0,5644 |
378 |
5,2 |
5,2 |
15,6 |
12,2 |
44,28 |
|
70/12 |
26/1,85 |
7/1,44 |
11,7 |
0,4130 |
284 |
2,0 |
7,5 |
16,2 |
15,2 |
26,31 |
|
95/15 |
26/2,15 |
7/1,67 |
13,6 |
0,3058 |
383 |
2,7 |
10,0 |
21,8 |
20,4 |
35,17 |
|
95/55 |
12/3,20 |
7/3,20 |
16,0 |
0,2992 |
714 |
9,8 |
9,8 |
29,4 |
23,0 |
80,20 |
|
105/75 |
14/3,10 |
19/2,25 |
17,5 |
0,2736 |
899 |
14,5 |
14,5 |
35,3 |
30,9 |
106,69 |
|
120/20 |
26/2,44 |
7/1,90 |
15,5 |
0,2374 |
494 |
3,5 |
13,0 |
28,2 |
18,5 |
44,94 |
|
120/70 |
12/3,60 |
7/3,60 |
18,0 |
0,2364 |
904 |
12,4 |
12,4 |
37,2 |
20,3 |
98,16 |
|
125/30 |
30/2,33 |
7/2,33 |
16,3 |
0,2259 |
590 |
5,2 |
15,6 |
31,2 |
21,5 |
57,86 |
|
150/25 |
26/2,70 |
7/2,10 |
17,1 |
0,1939 |
604 |
4,2 |
15,8 |
34,4 |
22,6 |
54,37 |
|
170/40 |
30/2,70 |
7/2,70 |
18,9 |
0,1682 |
794 |
7,0 |
20,9 |
41,8 |
28,9 |
77,01 |
|
185/30 |
26/3,00 |
7/2,33 |
19,0 |
0,1571 |
744 |
5,2 |
19,5 |
42,4 |
27,8 |
66,28 |
|
210/35 |
26/3,20 |
7/2,49 |
20,3 |
0,1380 |
848 |
5,9 |
22,3 |
48,4 |
31,8 |
74,94 |
|
210/50 |
30/3,00 |
7/3,00 |
21,0 |
0,1363 |
979 |
8,6 |
25,8 |
51,7 |
35,6 |
92,25 |
|
230/30 |
24/3,50 |
7/2,33 |
21,0 |
0,1249 |
874 |
5,2 |
22,7 |
51,9 |
33,1 |
73,09 |
|
240/40 |
26/3,45 |
7/2,68 |
21,8 |
0,1188 |
985 |
6,9 |
25,8 |
56,1 |
36,8 |
86,46 |
|
265/35 |
24/3,74 |
7/2,49 |
22,4 |
0,1094 |
998 |
5,9 |
25,9 |
59,3 |
37,8 |
82,94 |
|
300/50 |
26/3,86 |
7/3,00 |
24,5 |
0,0949 |
4233 |
8,6 |
32,3 |
70,3 |
46,2 |
105,09 |
|
305/40 |
54/2,68 |
7/2,68 |
24,1 |
0,0949 |
1155 |
6,9 |
41,2 |
68,7 |
52,5 |
99,30 |
|
340/30 |
48/3,00 |
7/2,33 |
25,0 |
0,0851 |
1174 |
5,2 |
42,4 |
73,9 |
55,0 |
92,56 |
|
380/50 |
54/3,00 |
7/3,00 |
27,0 |
0,0757 |
1448 |
8,6 |
51,7 |
86,1 |
65,8 |
120,91 |
|
385/35 |
48/3,20 |
7/2,49 |
26,7 |
0,0748 |
1336 |
5,9 |
48,4 |
84,4 |
62,8 |
104,31 |
|
435/55 |
54/3,20 |
7/3,20 |
28,8 |
0,0666 |
1647 |
9,8 |
58,8 |
98,0 |
74,8 |
136,27 |
|
450/40 |
48/3,45 |
7/2,68 |
28,7 |
0,0644 |
1553 |
6,9 |
56,1 |
97,8 |
72,8 |
120,19 |
|
490/65 |
54/3,40 |
7/3,40 |
30,6 |
0,0590 |
1860 |
11,1 |
66,4 |
110,6 |
84,5 |
152,85 |
|
495/35 |
45/3,74 |
7/2,49 |
29,9 |
0,0584 |
1636 |
5,9 |
59,3 |
106,1 |
77,8 |
120,31 |
|
510/45 |
48/3,68 |
7/2,87 |
30,7 |
0,0566 |
1770 |
7,9 |
64,3 |
112,0 |
83,5 |
134,33 |
|
550/70 |
54/3,60 |
7/3,60 |
32,4 |
0,0526 |
2085 |
12,4 |
74,4 |
124,0 |
94,7 |
167,42 |
|
560/50 |
48/3,86 |
7/3,00 |
32,2 |
0,0514 |
1943 |
8,6 |
70,3 |
122,5 |
91,2 |
146,28 |
|
570/40 |
45/4,02 |
7/2,68 |
32,2 |
0,0506 |
1889 |
6,9 |
68,7 |
122,8 |
90,2 |
137,98 |
|
650/45 |
45/4,30 |
7/2,87 |
34,4 |
0,0442 |
2163 |
7,9 |
78,8 |
140,8 |
103,4 |
155,52 |
|
680/85 |
54/40 |
19/2,40 |
36,0 |
0,0426 |
2564 |
16,5 |
93,1 |
154,3 |
118,1 |
209,99 |
– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Our team is committed to providing outstanding service before, during, and after the sale. To learn more about our products or to place an order, please contact your sales representative. Email us at info@uni-fibercable.com
