Fibra Adss Aplicación
Además de todas las ventajas de la fibra óptica, como un gran ancho de banda, transmisión de datos a alta velocidad e inmunidad contra interferencias electromagnéticas, el cable ADSS, es una excelente alternativa para instalaciones aéreas, en zonas con presencia de campos electromagnéticos y ambientes con sustancias volátiles, debido a que es la combinación perfecta entre un cable dieléctrico (que no contiene elementos metálicos) y un cable autosoportado (que no necesita del sistema lash).
El cable ADSS tiene una gran resistencia, gracias a sus hilos de aramida y elementos central de fuerza que le permiten soportar la tensión durante el proceso de instalación.
El cable ADSS, es un cable semiseco, es decir que sus fibras ópticas están protegidas de la humedad, gracias al gel contenido en los tubos holgados flexibles, así como por los elementos secos al exterior.
Si lo que necesita es un cable para instalación aérea, resistente y dieléctrico, el cable de fibra óptica ADSS es una excelente alternativa.
.png)
CABLE EXTERIOR DIELÉCTRICO AUTOSOPORTADO ADSS ESTRUCTURA

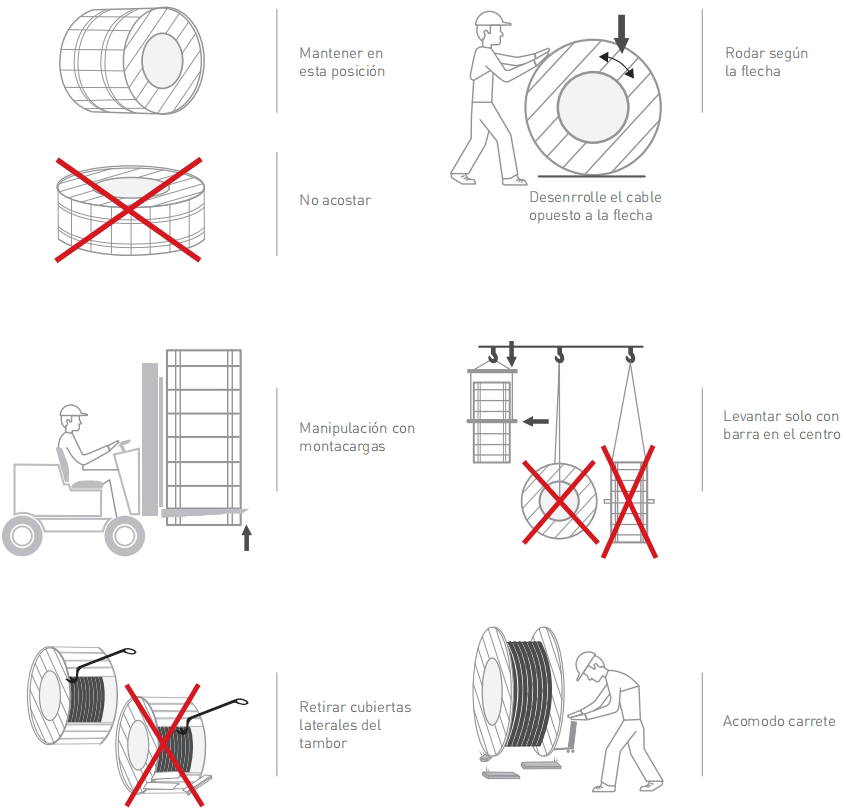

CABO DE FIBRA ÓPTICA ADSS 6 12 24 HILOS MANIPULACIÓN CARRETE
Además de todas las ventajas de la fibra óptica, como un gran ancho de banda, transmisión de datos a alta velocidad e inmunidad contra interferencias electromagnéticas, el cable ADSS, es una excelente alternativa para instalaciones aéreas, en zonas con presencia de campos electromagnéticos y ambientes con sustancias volátiles, debido a que es la combinación perfecta entre un cable dieléctrico (que no contiene elementos metálicos) y un cable autosoportado (que no necesita del sistema lash).
El cable ADSS tiene una gran resistencia, gracias a sus hilos de aramida y elementos central de fuerza que le permiten soportar la tensión durante el proceso de instalación.
El cable ADSS, es un cable semiseco, es decir que sus fibras ópticas están protegidas de la humedad, gracias al gel contenido en los tubos holgados flexibles, así como por los elementos secos al exterior.
Si lo que necesita es un cable para instalación aérea, resistente y dieléctrico, el cable de fibra óptica ADSS es una excelente alternativa.
Redes de transporte
|
Zonas áridas
Cable ADSS Span 100 m
Cable ADSS Span 200 m
Cable ADSS Access
Span 100 m
|
Zonas costeras
Cable ADSS Span 100 m
Cable ADSS Span 200 m
Cable ADSS Access
Span 100 m
|
Zonas de bosques Cable ADSS Antirroedor |
Zonas de selvas Cable ADSS Antirroedor |
Anillos metropolitanos (Redes de acceso)
|
Zonas industriales Cable ADSS Anti-tracking |
Zonas metropolitanas
Cable ADSS Span 100 m
Cable ADSS Antirroedor
Cable ADSS Access |
Municipios
Cable ADSS Span 100 m
Cable ADSS Antirroedor
Cable ADSS Access
Cable mini ADSS |
Zonas residenciales
Cable ADSS Span 100 m
Cable ADSS Antirroedor
Cable ADSS Access
Cable mini ADSS(fibra asu) |
CABLE EXTERIOR DIELÉCTRICO AUTOSOPORTADO ADSS ESTRUCTURA
Ciudades metropolitanas |

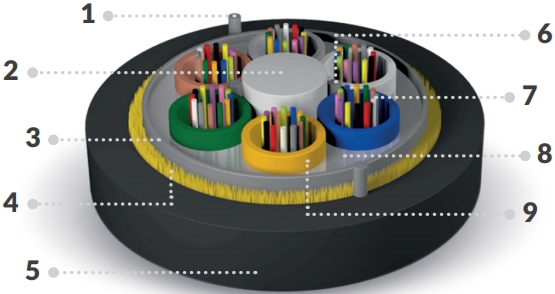

Cable dieléctrico autosoportado ADSS span 100 m 12-144 fibras
 |
1. Hilo de apertura
2. Miembro central de fuerza FRP
3. Cinta para bloqueo de agua
4. Hilos de aramida
5. Cubierta MDPE
6. Hilo protección contra agua
7. Fibra óptica
8. Gel contra agua
9. Tubo holgado |
Autopistas y carreteras |

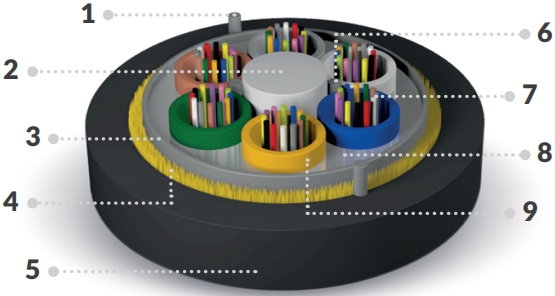

Cable dieléctrico autosoportado ADSS span 200 m 12-144 fibras
 |
1. Hilo de apertura
2. Miembro central de fuerza FRP
3. Cinta para bloqueo de agua
4. Hilos de aramida
5. Cubierta MDPE
6. Hilo protección contra agua
7. Fibra óptica
8. Gel contra agua
9. Tubo holgado |
Zonas boscosas |

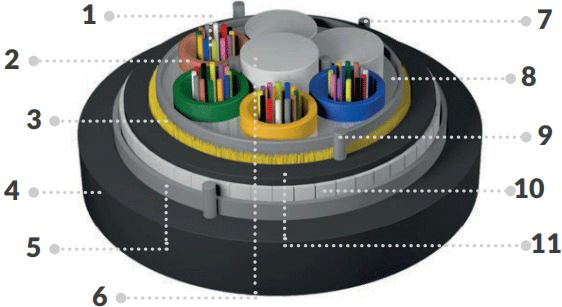

Cable dieléctrico autosoportado ADSS antirroedor span 120 m 12-144 fibras
 |
1. Fibra óptica
2. Tubos holgados
3. Hilos de aramida
4. Cubierta exterior MDPE
5. Cinta para bloqueo de agua
6. Miembro central de fuerza FRP
7. Hilo de apertura
8. Gel
9. Hilos de apertura
10. Armadura cintas FRP
11. Cubierta interna MDPE |
Zonas industriales |

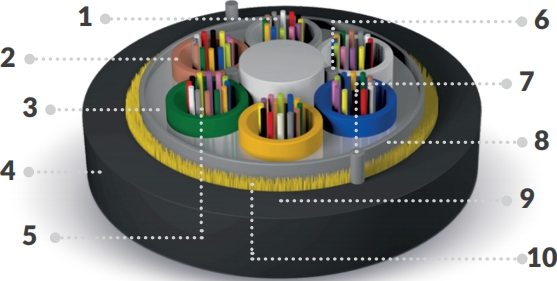

Cable ADSS Anti-tracking span 200 m 12-144 fibras
 |
1. Fibra óptica
2. Tubo holgado
3. Gel
4. Cubierta exterior
5. Rellenos
6. Hilo protección contra agua
7. Hilo de apertura
8. Cinta para bloqueo de agua
9. Elemento central de fuerza
10. Hilos de aramida |
Ciudades y municipios |

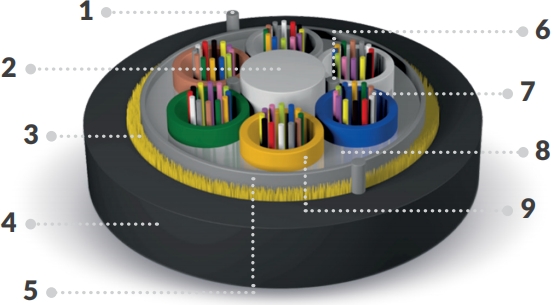

Cable ADSS Access span 100 m 12-144 fibras
 |
1. Hilo de apertura
2. Miembro central de fuerza FRP
3. Hilos de aramida
4. Cubierta MDPE
5. Cinta para bloqueo de agua
6. Hilo protección contra agua
7. Fibra óptica
8. Gel contra agua
9. Tubo holgado |
Zonas residenciales y fraccionamientos |

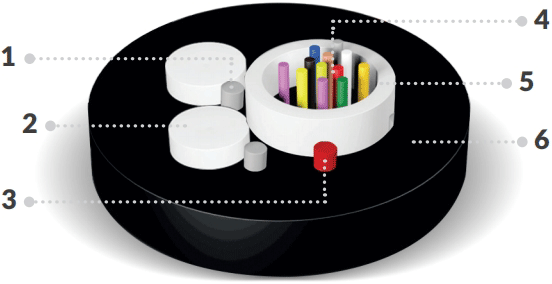

Cable mini ADSS(fibra asu) Monomodo semiseco span 80 m 4 -24 fibras
 |
1. Hilo protección contra agua
2. Miembro central de fuerza
3. Hilo de apertura
4. Fibra óptica
5. Tubo holgado
6. Cubierta exterior |
| ESPECIFICACIONES DEL CABLE fibra adss | ||||||||||
| Número de fibras | 12 | 24 | 36 | 48 | 60 | 72 | 96 | 144 | 288 | |
| Tubo holgado | Material | PP[Polipropileno] | ||||||||
| Número | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 12 | 24 | |
| Diámetro[±0.1 mm] Colores |
2.5 Basados en TIA 598 |
|||||||||
| Máximo de fibras por tubo holgado | G.652D Colores |
12 Basados en TIA 598 |
||||||||
| Rellenos | Número | 5 | 4 | 3 | 2 | 1 | 0 | 0 | 0 | 0 |
| Miembro central de fuerza | Diámetro[mm] | 2.8 | 3 | 3.5 | 3.5 | |||||
| Material | FRP | |||||||||
| Diámetro capa PE[mm] | 一 | 4.2 | 7.4 | 4.8 | ||||||
| Elemento de fuerza adicional | Material | Hilos de aramida | ||||||||
| Método de construcción | Tubos holgados en trenzado SZ | |||||||||
| Material contra bloqueo de agua | Material | Gel tixotrópico dentro del tubo,cinta bloqueadora de agua e hilos alrededor del núcleo como bloqueador de agua y humedad |
||||||||
| Cubierta externa | Color | Negro | ||||||||
| Material | MDPE | |||||||||
| Espesor [mm] | Nominal:1.5 | Nominal:1.7 | ||||||||
| Hilos de apertura | Número Color |
2 Rojo |
||||||||
| Dimensión del cable | Diámetro [±0.5 mm] | 11.6 | 12.9 | 16.1 | 19.0 | |||||
| Peso del cable | Apróx.[kg/km] | 115 | 138 | 210 | 285 | |||||
| Rendimiento mecánico | ||||||||||
| Distancia máxima del poste | SPAN [m] | 100 | ||||||||
| Rango de curvatura | Estático Dinámico |
10 x D (Diámetro del cable) 20 x D (Diámetro del cable) |
||||||||
| Aplastamiento | Corto plazo [N] Largo plazo [N] |
2200 1100 |
||||||||
| Tensión máx.permitida[N] | 3200 | |||||||||
| Prueba de nivel de estrés | ≥100 kpsi[0.69 Gpa] | |||||||||
| Fuerza de la tira de revestimiento | Valor máximo (N) | 1.3～8.9 | ||||||||
| Curvatura de la fibra | Radio | ≥4 m | ||||||||
| Condiciones ambientales y de instalación | ||||||||||
| Temperatura de operación | -40 ℃ a +70 ℃ | |||||||||
| Temperatura de almacenaje | -40 ℃ a +70 ℃ | |||||||||
| Velocidad máxima del viento | 25 m/s | |||||||||
| Espesor máximo del hielo | 0 | |||||||||
| Sag(Instalación iniciall | 1.00% | |||||||||
| Vida útil | 25 a nos sin que las caracteristicas de transmisión o de funcionamiento y mantenimiento del cable se vean perjudicadas | |||||||||
| ESTANDARES | ||||||||||
| Telcordia GR-20-CORE |
IEC 60794-1-2 | |||||||||
